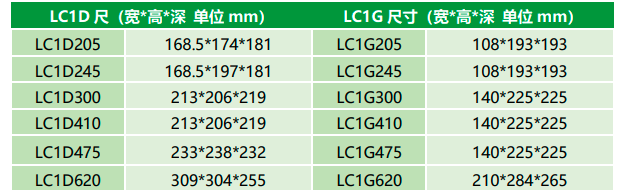

LC1G 中國版和 LC1D 係列的尺寸對比如下：

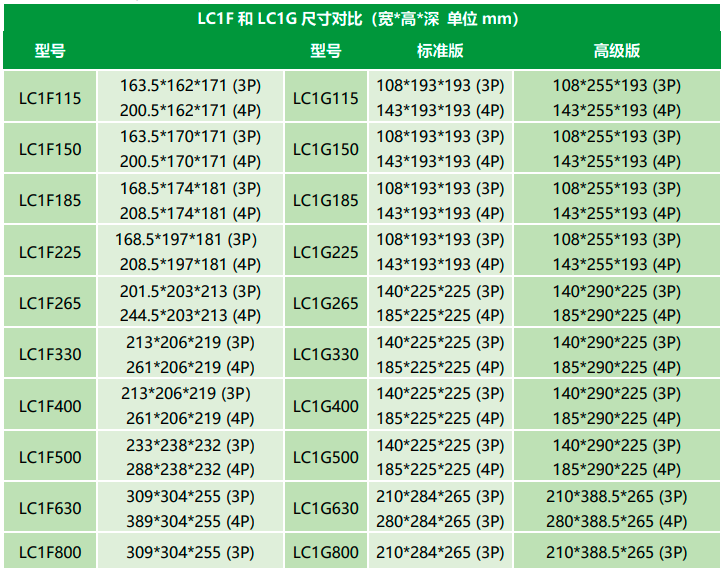

LC1G 全球版和 LC1F 係列的尺寸對比如下：

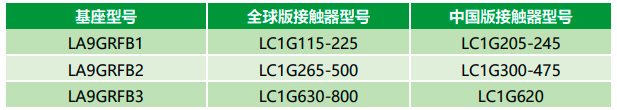

LC1G 替換 LC1D 及 LC1F 後安裝尺寸有變化，需要重新打孔。但是 3P 的接觸器我們有改造基座可選配，配改造基座無需重新開孔，有助於節省更換和重新安裝的時間。改造基座和適合的接觸器匹配情況如下表：

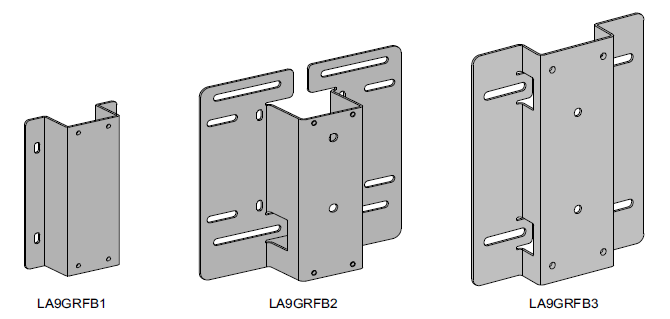

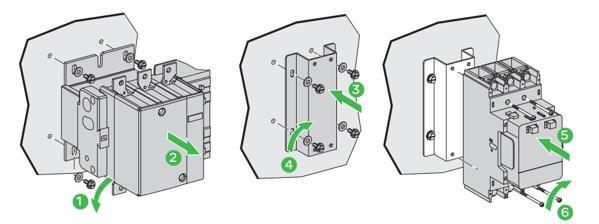

改造基座安裝示意圖如下：

下麵是 Tesys Giga 係列接觸器常見附件的安裝視頻：

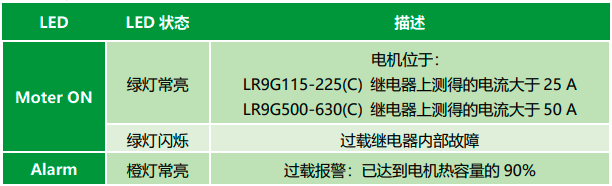

Tesys Giga 係列熱過載繼電器 LR9G 可以和接觸器直接安裝，也可以獨立安裝。

LR9G 與接觸器直接安裝：

LR9G 獨立安裝：

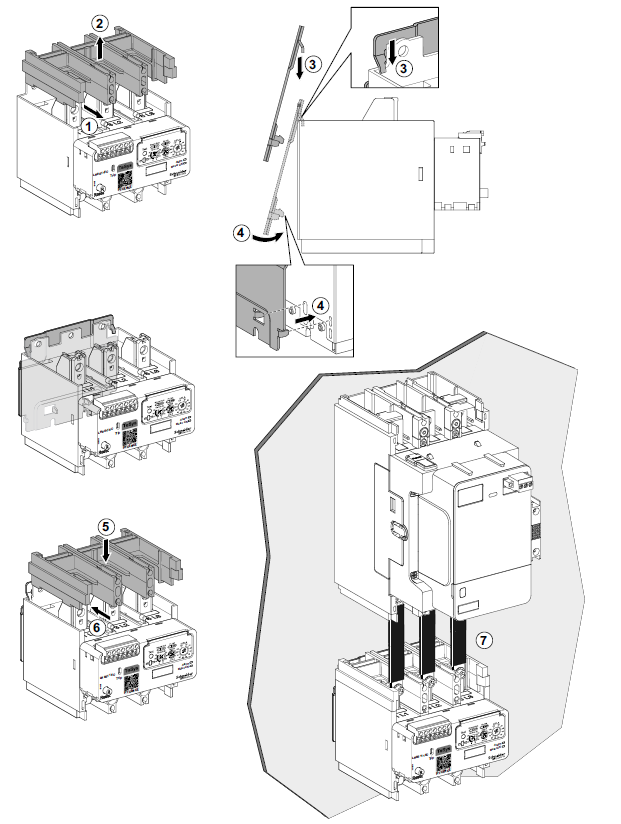

若要與接觸器主電源連接端子對齊，需要選配安裝底座，安裝步驟如下：

（1）從過載繼電器向外推相間隔板適配器。

（2）拆下相間隔板適配器，留在旁邊以備後續使用。

（3）將安裝底座置於過載繼電器背麵的頂鉤上。

（4）向內推，以使安裝底座與過載繼電器的底鉤自動鎖定。

（5）將相間隔板適配器裝回到過載繼電器上。

（6）向內推，聽到哢噠聲，即表示其已自動鎖定。

（7）使用直接線柱在接觸器下遊連接過載繼電器。

LC1G 接觸器線圈直流電壓供電，在接線時不區分正負。

四、應用和診斷

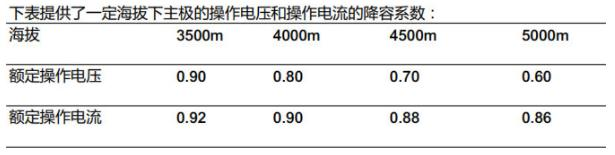

LC1G 接觸器 3000 米內不需要降容，超過 3000 的海拔降容係數請參考下圖。

LC1G 接觸器可以用於 DC-1 到 DC-5 這 5 種直流負載。用於直流回路時，其接線方式和額定電流都有變化，根據不同的電壓電流情況有時需要串極使用。具體選型及接線請參考產品目錄：TeSys Giga 係列電動機控製與保護產品 中國版 產品目錄.pdf和TeSys Giga 係列電動機控製與保護產品 全球版 產品目錄.pdf,

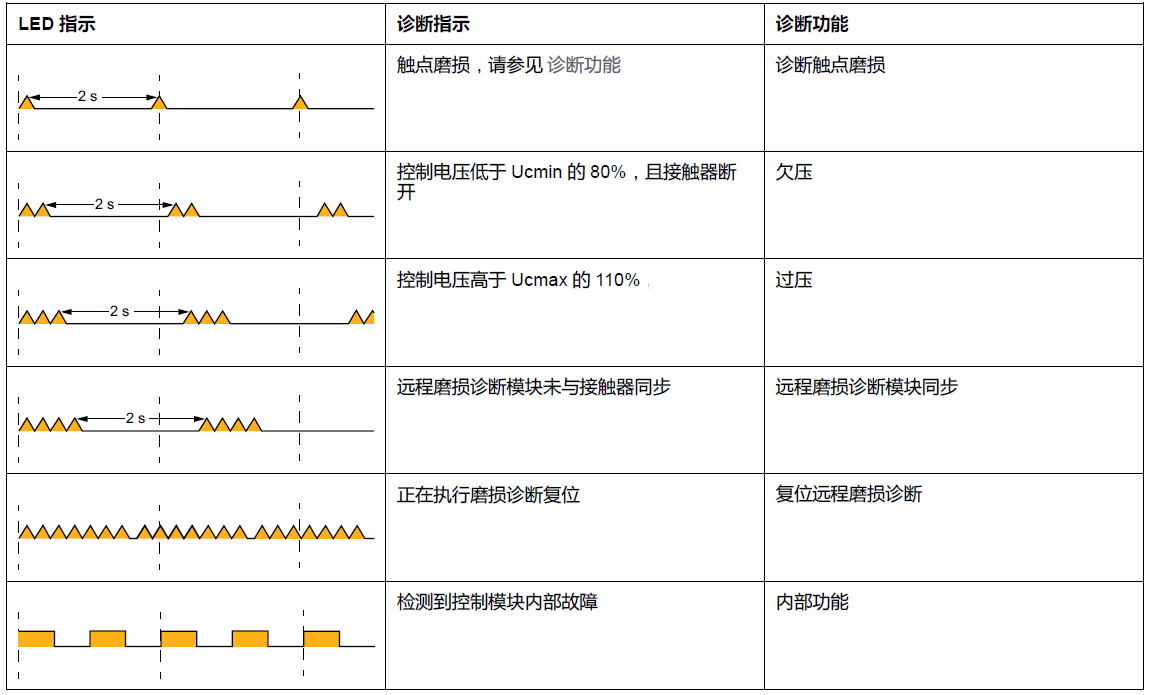

觸點磨損診斷（在剩餘壽命為 15%時給出警告信息）：閃爍 1 次

線圈欠壓（A1-A2 <0.8Ucmin）：閃爍 2 次

線圈過壓（A1-A2 >1.1Ucmax）：閃爍 3 次

內部故障：連續閃爍

其中 Ucmin 是控製模塊額定控製電壓範圍 (Uc) 的最小值，Ucmax 是控製模塊額定 控製電壓範圍(Uc) 的最大值。例如：對於 48-130 Vac/Vdc 的控製模塊，Ucmin = 48  Vac/Vdc，Ucmax = 130 Vac/Vdc。
