2022年客戶常問問題係列之ATV310A係列變頻器常問問題17問(上)

發布日期:2022-09-16 13:42:35   來源:行業動態   瀏覽量: 次



本文來源於:施家邦 工控邦

#1.ATV310A變頻器如何進入菜單修改參數?

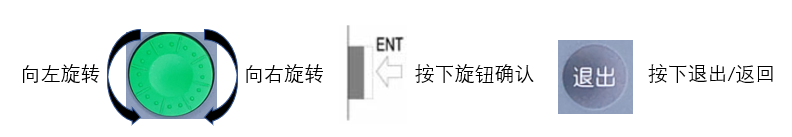

ATV310A變頻器按鈕操作方法:

圖片

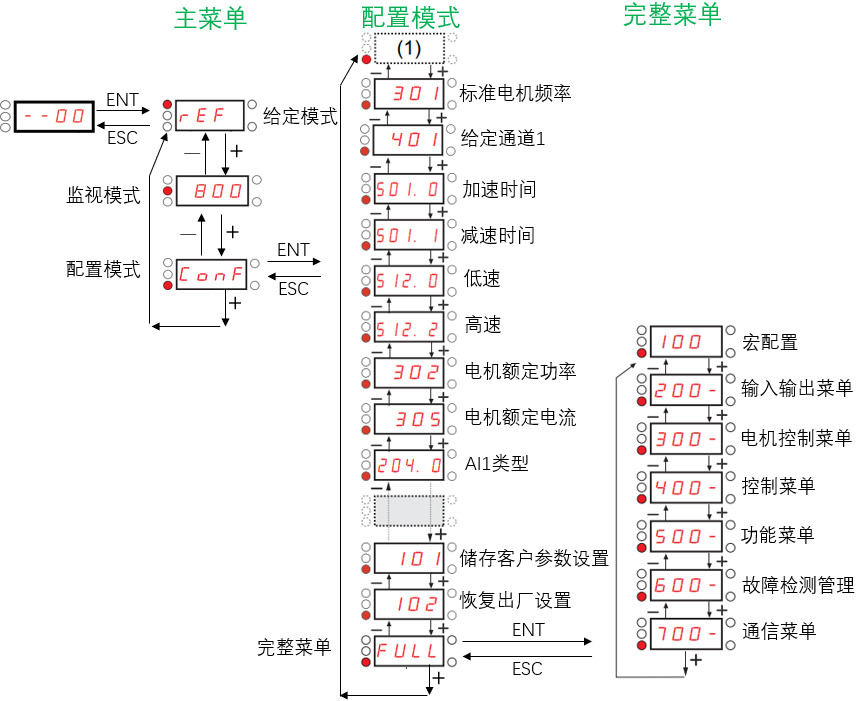

下麵介紹主菜單、配置模式、完整菜單結構以及如何進入完整菜單。

圖片

圖片



#2.ATV310A變頻器如何恢複出廠設置?

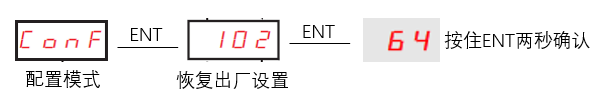

ATV310A變頻器恢複出廠的操作步驟如下:

圖片

注意:需要長按確認鍵兩秒以上



圖片



#3.ATV310A變頻器左側三個指示燈同時閃爍和循環閃爍表示什麽意思?如何切換?



ATV310A變頻器左側三個指示燈循環閃爍表示進入強製本地狀態下的控製模式;此時不能修改參數,給變頻器啟動信號後可通過麵板上的旋鈕直接調速;



ATV310A變頻器左側三個指示燈同時閃爍表示進入強製本地狀態下的編程模式;此時可修改參數。



長按 退出鍵2s,控製模式和編程模式可來回進行切換;

長按 模式鍵3s,可退出強製本地狀態,進入到遠程控製模式,此時三個燈都不會閃爍。



注意:如果進入到強製本地狀態修改給定和命令通道後,退出強製本地狀態進入到遠程模式後,再次進入強製本地狀態後,給定和命令通道仍然是默認麵板控製。



圖片



#4.ATV310A繼電器R1如何設置?



ATV310A係列變頻器R1出廠默認的設置為“無故障”,如果想將其修改為變頻器運行操作步驟如下:

圖片

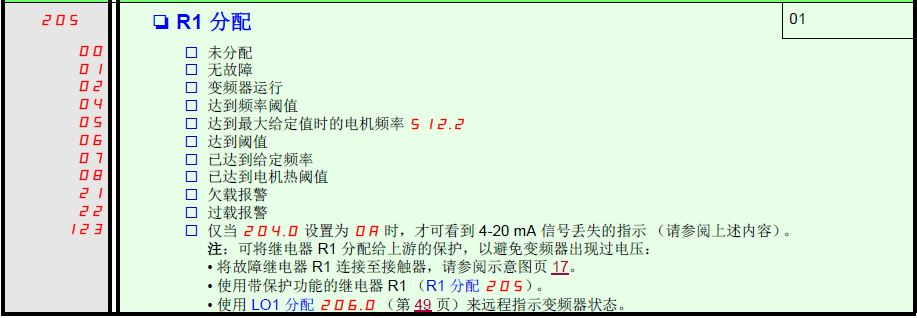

附參數205裏麵可以分配的內容如下:

圖片



在R1設置為“無故障”下,變頻器上電無故障,繼電器輸出,常開觸點點閉合,常閉觸點斷開,有故障時繼電器複位,常開觸點恢複為常開,常閉觸點恢複為常閉。



變頻器故障繼電器做成無故障輸出是為了符合歐洲安全標準,防止因故障信號電纜斷線引起的故障信號無法送出的問題;



如果需要的功能會導致R1繼電器頻繁動作,建議將該功能分配給LO1,並通過一個中間繼電器轉換控製,因為頻繁動作會影響R1繼電器的壽命。



圖片



#5.ATV310A變頻器模擬量AO1如何設置?



ATV310A的AO1可以配置為電壓或電流的模擬量輸出:



電壓模擬輸出為 0...10Vdc,電流模擬輸出為 0-20mA或者4-20mA。



AO1的分配的功能在參數216.0可以配置,AO1輸出的模擬量信號類型及範圍在參數216.1配置,

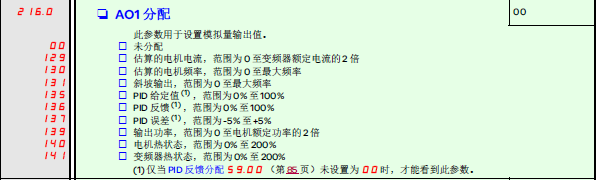

ATV310A 模擬量AO1可以分配的功能如下表:

圖片

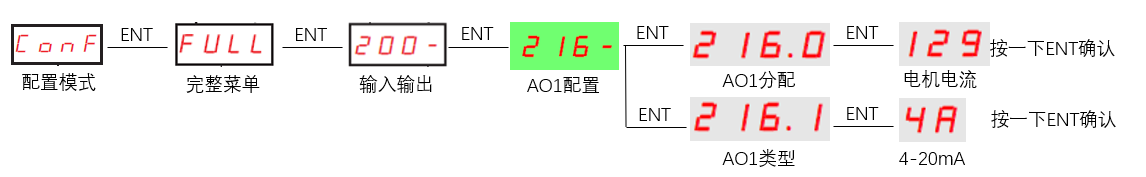

以AO1輸出電機電流為例,輸出4-20mA模擬量,設置方法如下:

圖片



注意:AO1作為電機電流信號輸出時,量程範圍默認對應0-2倍變頻器額定電流(變頻器銘牌上標識有此具體數值),設置上位機量程時應與此量程設置一致。



圖片



#6.ATV310A變頻器邏輯輸入LI設置,以及故障複位如何設置?



ATV310A設置邏輯輸入端子的功能,需要先找到對應的功能參數,



以故障複位功能為例,先找到故障複位功能參數601,然後將故障複位功能分配給LI4端子,通過LI4端子對變頻器進行故障複位,參數設置步驟和代碼含義如下:

圖片



圖片



#7.ATV310A變頻器本地遠程切換,如何設置?



本地遠程功能描述及設置舉例如下:

1.本地模式時,使用麵板調速,端子啟停,麵板是導航旋鈕,啟停端子是LI1。



2.切換設置,變頻器通過 LI3 實現'本地/遠程'切換,LI3 未接通為本地,LI3 接通時為遠程。



3.遠程模式時,頻率給定為 AI1(4~20mA),啟停是端子 LI1。



參數設置步驟和代碼含義如下:



1.本地模式設置

設置給定1通道為集成導航旋鈕。集成導航旋鈕調速需要進入rEF菜單調整,設置範圍0-100%默認對應0-50Hz:

圖片



設置通道配置為隔離通道:

圖片



設置命令通道1為端子:

圖片



2.切換設置

設置強製本地分配為LI3:

圖片



3.遠程模式設置

設置強製本地給定為AI1端子:

圖片

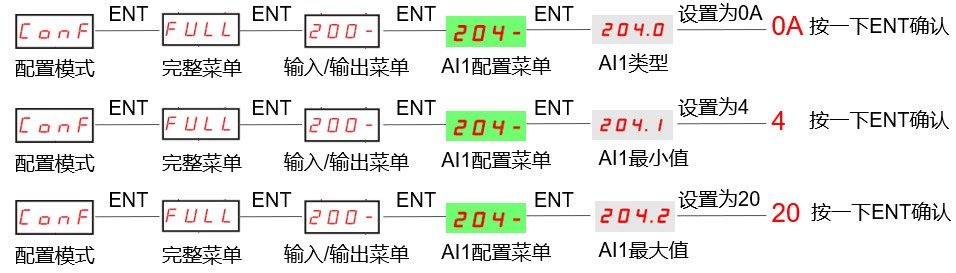

設置AI1最小值4mA,最大值20mA:

圖片



圖片



#8.ATV310A變頻器使用固定頻率,端子LI啟動如何設置?



在不需要變頻器調速的應用的場合,可以設置一個固定的頻率,讓變頻器以此固定頻率運行,



需要設置的參數為512.0【低速頻率】、401【給定通道1】、406【通道配置】,以固定頻率設置為50Hz為例,步驟如下:



512.0【低速頻率】設置為50Hz:

圖片



401【給定通道1】設置為01“模擬終端”(AI1模擬量端口調頻率):

圖片

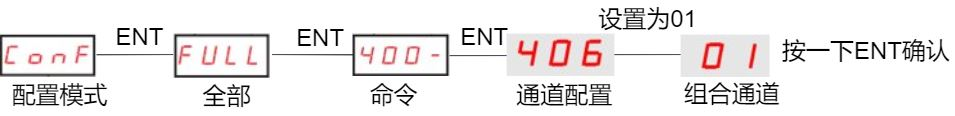

406【通道配置】設置為01“組合模式”(命令和給定值來自同一通道):

圖片



備注:401和406出廠默認即為01。



圖片
