3.功能塊的接口變量如圖所示

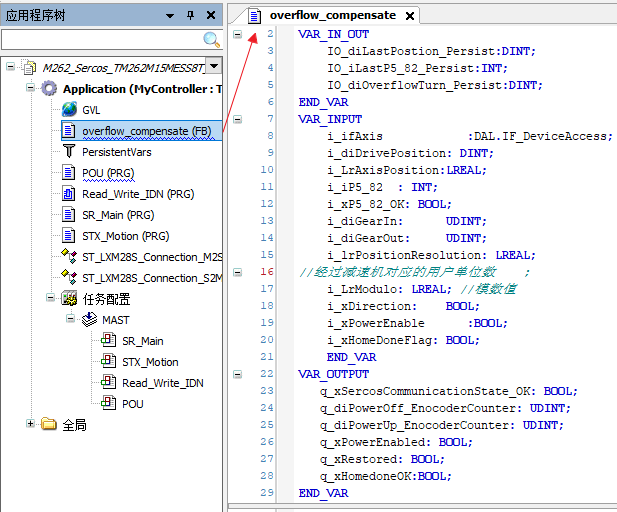

創建的【overflow_compensate】功能塊的接口變量,如圖5所示。
圖5 功能塊的接口變量
4.LXM28S多圈位置溢出功能塊的ST程序編寫

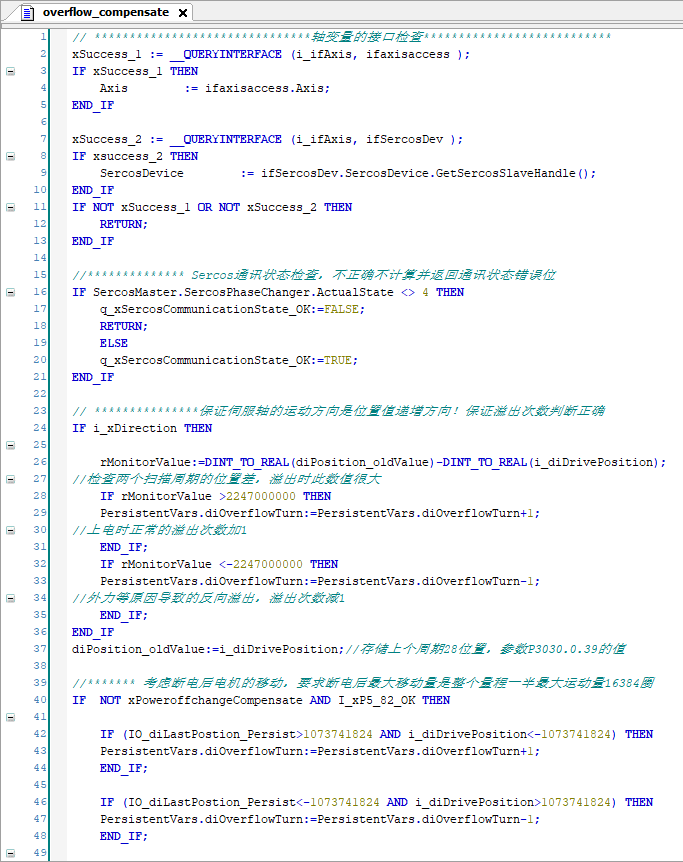

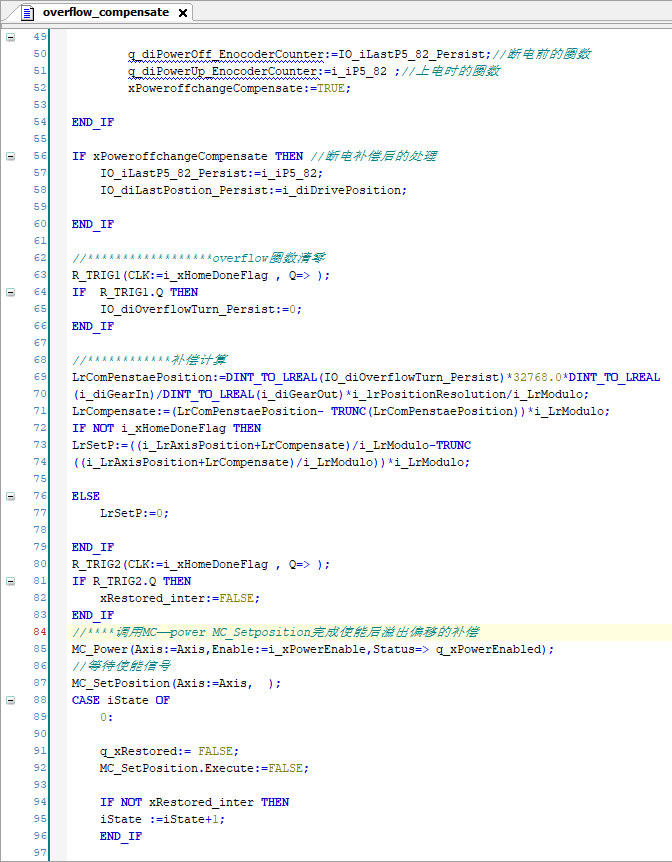

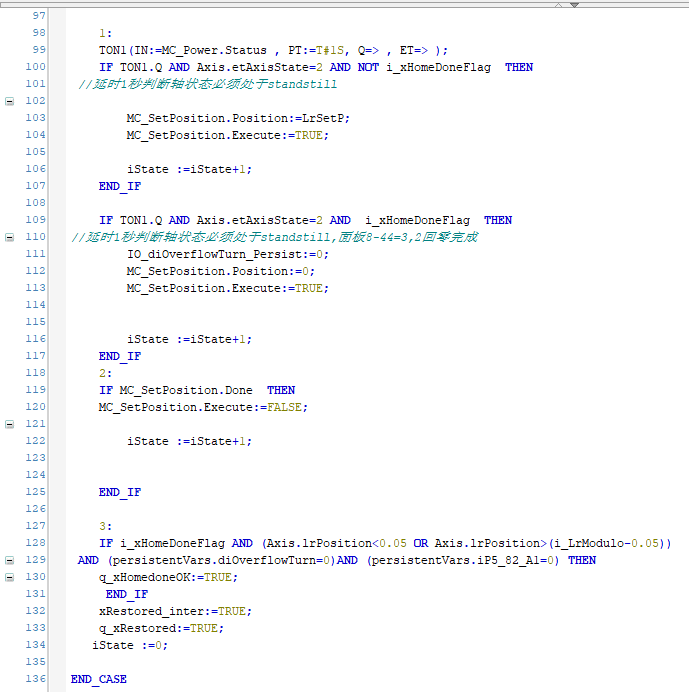

雙擊打開【overflow_compensate】的FB功能塊編寫程序,功能塊的編程思路就是程序不僅記錄正常運行的每次溢出,再利用一個掉電保存的persistent變量記錄位置溢出的次數,在上電時判斷斷電後電機是否發生移動並導致了新的溢出,將兩者的變化量加到一起得到總的溢出次數,並按總的溢出次數做對應補償,然後給伺服軸加上使能後,判斷軸處於停止位置後再使用MC_Setpostion功能塊完成位置補償。LXM28S多圈位置溢出功能塊的ST程序和注釋如圖6所示。
圖6 LXM28S多圈位置溢出功能塊的ST程序和注釋
溢出圈數的補償值有一定的周期性,讀者也可以把每圈的補償計算出來,在軸配置參數和模數值不變的前提下,使用Case語句來補償也是可以的。
功能塊編寫完成後要進行編譯和糾錯,然後在程序中調用即可。
5.功能塊的管腳定義
▼ 功能塊的輸入管腳如表1所示。
表1 功能塊的輸入管腳
管腳名稱 |
管腳變量 類型 |
說明 |
i_ifAxis |
DAL.IF_DeviceAccess |
28S的伺服軸 |
i_diDrivePosition |
DINT |
28S反饋給M262的位置 |
i_iP5_82 |
INT |
多圈編碼器的圈數P5-82參數值 |
i_xP5_82_OK |
BOOL |
讀取圈數有效 |
i_diGearIn |
UDINT |
設置成軸配置的GearIn參數 |
i_diGearOut |
UDINT |
設置成軸配置的GearOut參數 |
i_lrPositionResolution |
LREAL |
設置成軸配置的PositionResolution參數 |
i_LrModulo |
LREAL |
設置成模數值 |
i_xDirection |
BOOL |
此處必須設成true,讀者必須確認工作方向是位置遞增方向 |
i_xPowerEnable |
BOOL |
伺服使能輸入信號,使能後自動完成位置補償 |
i_xHomeDoneFlag |
BOOL |
使用P8-44鍵盤回原點,完成後將此標誌位為真 |
▼ 功能塊的輸入輸出管腳,如表2所示。
表2 功能塊的輸入輸出管腳
管腳名稱 |
管腳變量 類型 |
說明 |
IO_diLastPostion_Persist |
DINT |
用於記憶斷電前的28S反饋位置,斷電保持變量 |
IO_iLastP5_82_Persist |
INT |
用於記憶斷電前的圈數,斷電保持變量 |
IO_diOverflowTurn_Persist |
INT |
用於記憶溢出次數,斷電保持變量 |
▼ 功能塊的輸出管腳,如表3所示。
表3 功能塊的輸出管腳
管腳名稱 |
管腳變量 類型 |
說明 |
q_xSercosCommunicationState_OK: |
BOOL |
Sercos狀態為4時為真,否則為假 |
q_diPowerOff_EnocoderCounter: |
UDINT |
斷電時的編碼器圈數 |
q_diPowerUp_EnocoderCounter: |
UDINT |
上電時的編碼器圈數 |
q_xPowerEnabled: |
BOOL |
28伺服的使能參數 |
q_xRestored: |
BOOL |
位置補償完成標誌位 |
6.測試平台軟件版本
1. LMCM262和28S的固件版本
在實驗室中ESME軟件采用的版本是2.01,28S的固件測試為版本2.78.3。
2. SoMove調試軟件和DTM版本
使用SoMove軟件2.8.4+V1.6.12版本的DTM文件進行了【overflow_compensate】的FB功能塊的調試。
3. Lexiumstudio 調試軟件版本
使用lexium studio V1.15.0,主要用於檢查伺服驅動器和電機。
7.調試和參數設置
(1) TM262在線做初始值複位或做Reset Persistent Variables時,需要對所有采用功能塊的軸重新尋原點,或者使用其它方式複位溢出圈數值等變量。
(2) 28S的位置、速度、同步運動時,注意速度給定值不要超過P1-55的最大速度值,筆者對此進行了極限實驗,設置速度給定值超過了P1-55的最大速度值,實驗結果是28S停機時會失控,斷開伺服使能才能停止電機,同時,功能塊存儲的位置也會失效。
(3) 在張江研發實驗室,我對不同固件版本也進行了相對實驗,其中,固件版本2.78.3的28S,多圈編碼器設置原點操作流程與之前的版本不同,需要將參數P8-44設3然後再設2,而之前的版本僅需把P8-44設2即可。
(4) 建議讀者在程序中采用非周期讀取參數功能塊來讀取P5-82的參數值,此參數雖然並不參與控製,但可以直觀的看出是否錯誤的設置了P5-79=1,因為這個參數可以讓多圈電機按單圈電機進行工作,讀者在使用我創建的這個【overflow_compensate】的FB功能塊時是不能設置P5-79=1的,否則會導致驅動器的位置不能保存,應予以重視。
